PVC墙板可以刷漆吗？

在建筑装饰领域，材料表面的再造能力直接影响空间迭代的效率。传统上，PVC墙板由于表面涂层工艺而被认为是“不可加工”材料，但事实上，其基材具有独特的涂层相容性。

本文以ASTM D7234《硬质PVC基材上涂层附着力测试标准》为基础，结合高分子材料的界面理论，系统地解构了涂层PVC墙板的可行性和技术要点。

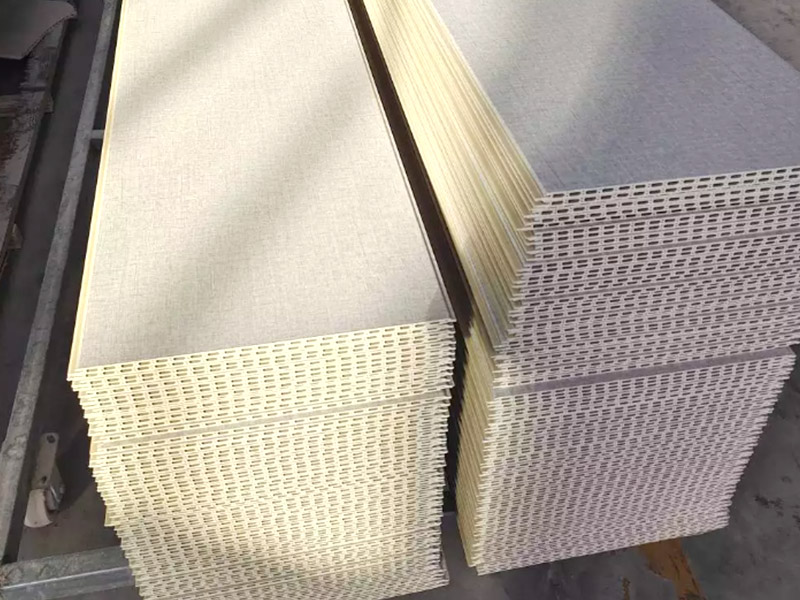

PVC墙板基材化学代码

1、配方体系组成（质量百分比）

聚氯乙烯树脂粉（50-60%）：提供分子链的主要骨架，决定材料的刚性

碳酸钙（25-35%）：功能性填料，调节热膨胀系数（CTE≤6×10⁻⁵/℃）

稳定剂（3-5%）：有机锡络合物，抑制加工过程中的热分解

增塑剂（DOP，5-8%）：降低玻璃化转变温度（Tg≈80℃）

加工助剂（ACR，1-2%）：改善熔体流动性

2. 基材的界面特性

表面能：34-38mN/m（需达因笔测试确认）

极性值：SP值约为9.6(cal/cm3)1/2

微观形貌：SEM观察可见5-15μm凹凸结构

PVC墙板表面工艺

1. 热门技术

将装饰膜在160-180℃下热压到基材上，形成0.1-0.3mm致密保护层

表面闭孔率>95%，涂层强度降至0级（GB/T 9286网格法）

2、PVC涂层技术

采用冷贴技术复合0.5mm厚PVC薄膜（含UV涂层）

表面接触角>110°，涂层渗透<3%

PVC墙板基材的特点

未经处理的基材表面孔隙率约为12%，适合油漆渗透和锚固

等离子处理后表面能可提高至52mN/m

PVC墙板可以刷漆吗？

基材状态	涂装性	技术要求
热转印加工板	不	需要对基材层进行机械研磨
PVC涂塑板	不	剥落涂层会损坏结构完整性
基材	是的	直接表面预处理

PVC墙板基材涂装工艺

1. 基材预处理（关键步骤）

碱洗：5%NaOH溶液擦洗，去除脱模剂

物理粗化：240目砂纸抛光（表面粗糙度Ra=2.5-3.2μm）

等离子活化：40kHz高频处理，提高表面极性

2. 底漆施工

氯醚改性底漆（固含量≥45%，PVC专用）

膜厚控制：15-20μm（太厚易导致应力开裂）

干燥条件：60℃烘箱强制干燥30分钟

3、面漆体系的构建

双组份聚氨酯面漆（NCO：OH=1.1：1）

交叉喷涂法（枪距25cm，气压0.4MPa）

总膜厚80-100μm，3次成膜

4、固化过程

第一阶段：25℃表干30分钟

第二阶段：70℃加热固化2小时

第三阶段：自然固化72小时（RH≤60%）

喷漆PVC墙板有哪些优点？

1. 提高设计自由度

实现渐变、金属质感等特效（传统贴合工艺无法实现）

支持任意Pantone现场配色

2. 经济的损坏修复

局部维修成本降低80%（与整板更换相比）

改造周期由5年缩短至2年

3.优化环境绩效

水性涂​​料替代溶剂型层压，VOC排放量减少70%

旧板重新喷漆，材料寿命延长 200%

结论

实验数据表明（参考ISO 2409标准）经科学处理后的外露PVC板基材涂层附着力可达到1级（划格法），耐磨性>5000次（Taber耐磨测试仪）。以下场景建议优先考虑涂层方案：

艺术装置墙：需要特殊的肌理表现

历史建筑改造：匹配原有装饰色彩

商业空间快闪店：视觉高频更新

特别提示：PVC墙板涂漆后的耐候性会受到涂料性能的制约。建议每年检测一次涂层黄变指数（ΔE≤3），并按时进行保养和涂漆。
